Pneumatikus emelőpárna

Pneumatikus emelőpárna
A pneumatikus emelőpárna csupán 25 mm vastagságú, lapos kialakítású, kicsi, de nagy teherbíró képességű, villámgyorsan és tetszőlegesen ferde helyzetben is használható.

Két féle belső szerkezeti kialakításban készül. Az úgynevezett hagyományos típus, acélkord betétes – robosztusabb, ezáltal nagyobb önsúly jellemzi. A másik, aramid szerkezetű – a kisebb önsúlya miatt könnyebben kezelhető, mint az acélkord. A szélesen átfedő, többrétegű külső szerkezeti felépítése mindkettő típusnak megegyezik.

A kopás- és csúszásállósága, valamint a vegyszerrel szembeni ellenálló képessége kiváló.
Rövid ideig 115 °C-ig, hosszabb ideig pedig 95 °C-ig hőálló, -40 °C-ig hidegálló.
A használat utáni tisztításon kívül nem igényel karbantartást, hosszú élettartamú, kézhezálló, könnyű és gazdaságos. Több féle méretben létezik a 14×13 cm-től a 95×95 cm-ig, maximum 8 bar üzemi nyomással működtethető. A legnagyobb típus maximálisan 67.700 kg tömeg emelésére alkalmas, maximális emelési magassága: 52 cm.

Alkalmazása

Minden feladat megoldására van egy jó ötletünk!

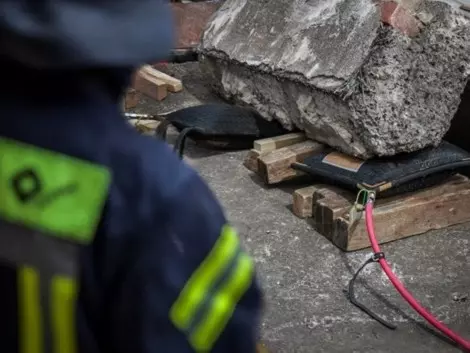

Egyrészt olyan pneumatikus (levegővel működtetett) eszköz, amelyet nem várt események, balesetek vagy természeti katasztrófák esetén a beszorult áldozatok kiszabadításánál használnak. Másrészről különféle terhek megemelésére vagy mozgatására szolgáló munkaeszközként is használható. Például:
felvonóajtók felnyitására
gépszereléshez
kőolajvezetékeken történő szerelési munkákhoz
henger alakú tartályok emeléséhez
súlyos munkagépek javításához, áthelyezéséhez
hidak elmozdításához
kötött pályás járművek vágányra helyezéséhez
kőtömbök kitermeléséhez
leomlott épületek bontásához, stb.

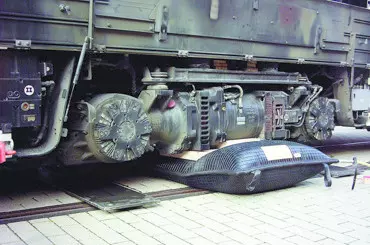

Vetter emelőpárna használata kötöttpályás járművek vágányra helyezésénél
emelőpárna alkalmazása súlyos munkagépek javitásánál áthelyezésénél

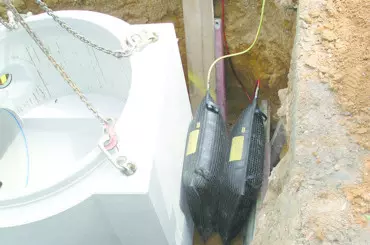

ipari műtárgy helyszíni beállítása Vetter emelőpárna használatával

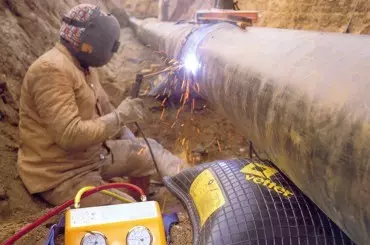

kőolajvezetékeken történő szerelési munkához használt emelőpárna

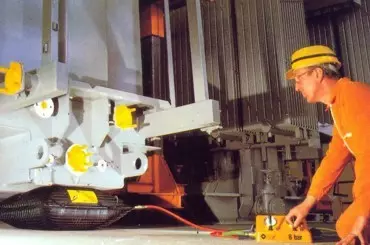

gépszereléshez alkalmazott Vetter emelőpárna
emelőpárna alkalmazása henger alakú tartályok emeléséhez

Műszaki adatok és árak

A megfelelő típus kiválasztásához vegyék figyelembe a lenti diagramot!

Áraink tájékoztató jellegűek, az aktuális EUR-HUF árfolyamától függően változhatnak!

Cikkszám Max. emelőerő
(kg)
Max. emelőmagasság
(cm)
Méret
(cm)
Tömeg
(kg)
Nettó ár
(Ft/db)
1314009300 1.100 7,5 14×13 0,44 91.000,-
1314009500 3.300 12 25,5×20 1,1 118.000,-
1314018200 5.700 14,5 28×28 1,7 145.000,-
1314009600 6.400 16,5 29,5×29,5 1,95 151.000,-
1314002200 9.600 20,3 37×37 3,3 195.000,-
1314002400 12.000 20 32×52 3,9 240.000,-
1314002500 17.700 27 47×52 5,7 277.000,-
1314011800 19.400 28 48×58 6,2 313.000,-
1314002600 24.000 30,6 52×62 7,2 335.000,-
1314002700 24.000 20,1 31×102 6,8 346.000,-
1314002800 31.400 37 65×69 10,1 468.000,-
1314018300 35.800 31 43×115 10,0 569.000,-
1314002900 39.600 40,2 78×69 12,2 553.000,-
1314003000 54.400 47,8 86×86 17,3 776.000,-
1314003100 67.700 52 95×95 20,7 958.000,-

Párna kiválasztási segédlet

Az emelendő teher és az emelési magasság ismeretében a diagram nyújt segítséget. (a maximális emelőerő értékét mutatja az emelési magasság függvényében!)

Az emelési magasság növekedésével az emelőerő csökken.
Az emelési magasság növekedésével a Vetter emelőpárna "gömbformát" vesz fel, ezáltal csökken a teherrel érintkező felülete.
A legnagyobb kidomborodás elérésekor az emelőerő a nullához tart.
A párna csak terhelésmentes állapotban éri el a legnagyobb emelési magasságot.

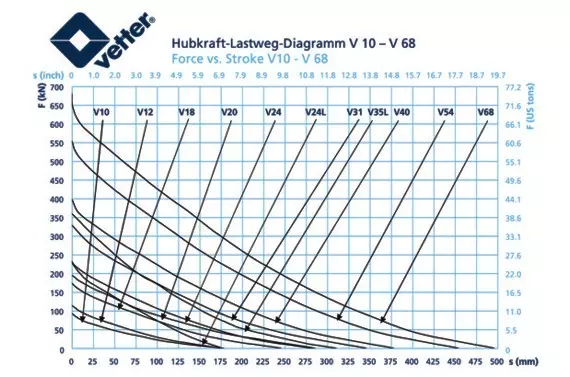

Emelőerő/emelési magasság diagram
Emelőerő/emelési magasság
diagram

Hogyan működik?

A levegő erejét használjuk munkavégzésre úgy, hogy a párna gyorscsatlakozóját egy külső, sűrített levegőt előállító eszközhöz kapcsoljuk, mint pl. egy nagynyomású sűrítettlevegő-tartályhoz, egy kompresszorhoz vagy esetleg egy levegő pumpához. Ez az emelőeszköz a deformációjával fejt ki emelőhatást, melynek következtében a párna mindkét felülete kidomborodik. A maximális emelőhatás kihasználásához a teljes hatékony felületnek a megemelendő teher alatt kell lennie, a párnát pedig fel kell tölteni a legnagyobb megengedett üzemi nyomással. A legnagyobb emelőerőt az emelési út kezdetén fejti ki!

Hogyan alkalmazható?

Alkalmazása során csúsztassa az emelőpárnát a teher alá olymódon, hogy a teherbíró felület legalább 75%-a a teher alatt helyezkedjen el és töltse levegővel. Emelés közben folyamatosan támassza alá a megemelt terhet. Használat közben soha ne a párna előtt álljon, hanem mindig mellette, mert kedvezőtlen körülmények között az eszköz kimozdulhat a helyéről.

Hogyan kell karbantartani?

Minden használat után kézmeleg vízzel és szappanos oldattal ajánlott megtisztítani. Semmiképpen sem szabad vegyi tisztítószereket és magasnyomású, forróvizes készüléket használni. Szárítása szobahőmérsékleten, tárolása napfénytől védett helyen történjen.

Mekkora az élettartama?

Használati időtartam korlátozása: az egyéb gumiból készült termékhez hasonlóan, természetes öregedésnek van kitéve, melyet a rugalmasság elvesztése és elöregedési repedések megjelenése mutat. Amennyiben a repedések olyan mélyek, hogy a fedőanyag már nem szigeteli teljesen a tartó szálbetétet (acélkord vagy aramidszál), a párnafal szakítószilárdsága gyorsan csökken. Az eltelt évtizedekben szerzett tapasztalatok azt mutatják, hogy a gumitermékek meghibásodási aránya 15 év használat után jelentősen megnő. Ezért az emelőpárnákat 15 év szakszerű használat és tárolás esetén is selejtezzék le és ne használják tovább!
